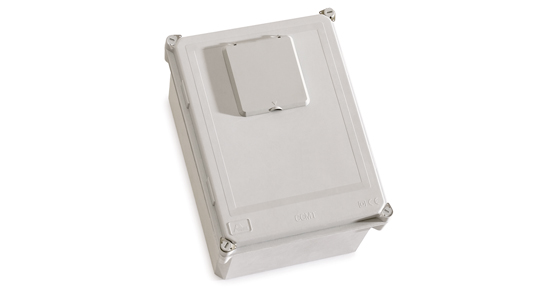

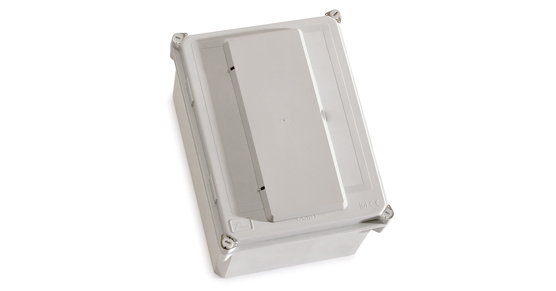

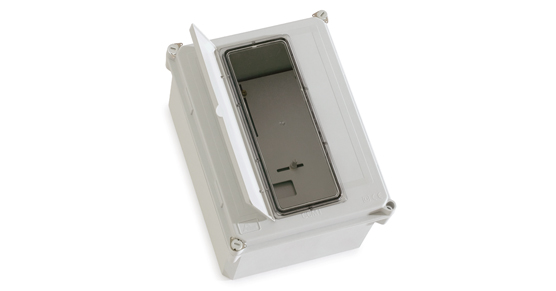

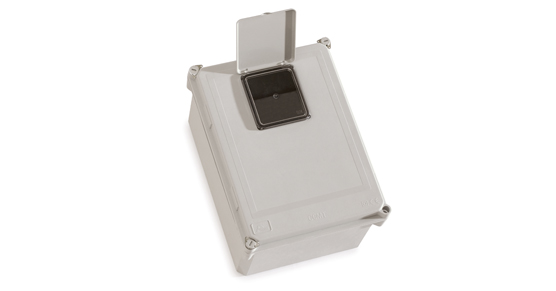

06CCMT 06CCMT-M
APLICAÇÕES: Caixa exterior de encastrar para contador monofásico ou trifásico.
MATERIAIS: Caixa e tampa: poliéster reforçado com fibra de vidro autoextinguível cinza RAL 7035. Placa de montagem: policarbonato V2 cinza RAL 7035. Parafusos de selagem: policarbonato V2 cinza RAL 7035. Visor: policarbonato transparente anti-UV V2. Protector de visor: ABS cinza RAL 7035. Vedante: poliuretano preto.
NORMAS APLICÁVEIS: EN 62208
CARACTERÍSTICAS: IP54, IK08 Tensão de isolamento: 600V Classe de isolamento: Classe II Gama de temperatura suportada pelo invólucro: -25ºC a +60ºC. Capacidade de dissipação térmica: 16W
INSTRUÇÕES DE MONTAGEM: Para montagem encastrada, após o processo de construção das superfícies de montagem. Este produto foi desenvolvido para a aplicação de um contador monofásico ou trifásico e para tal estes devem ser montados sobre a placa de montagem fornecida. O peso máximo dos equipamentos no interior da caixa não deve exceder os 280 kg/m3. Quando se faz a entrada dos cabos pela parede inferior, os furos devem ser executados junto ao fundo da caixa. Não devem ser aplicadas cargas na tampa.
